Ventanas

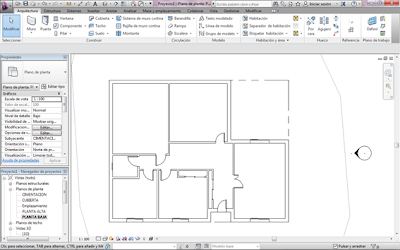

Para introducir ventanas es como siempre en la ficha arquitectura pinchamos en ventanas.



Las ventanas que estan cargadas no nos gustan para nuestro proyecto por lo que vamos a cargar unas nuevas. Para ello en el panel de propiedades editar tipo > cargar y navegamos hasta encontrar una que se adapte.



Para adaptar por completo la ventana que hemos elegido con la de nuestro proyecto vamos a modificar las medidas. Duplicar y ponemos un nombre que sea reconocible por ejemplo: ventana 165.


Para cambiar las medidas vemos que tenemos un monton de cotas que podemos modificar, pues vamos a cambiar la de anchura aproximada y ponemos 1.65.

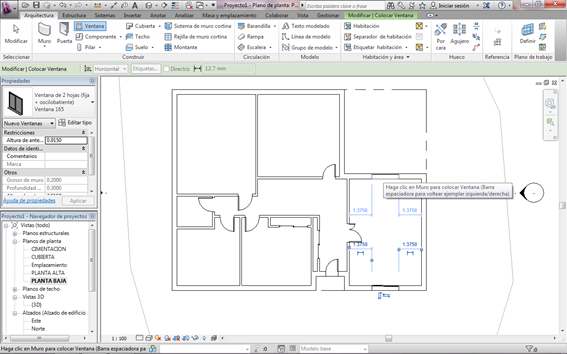

Ya tenemos nuestra ventana creada ahora vamos a introducirla haciendo clic en el lugar del muro que queramos.


La ventana del baño tambien va a ser diferente de 60 x 60 y tambien vamos a ver que se puede cambiar la altura del antepecho.


Para cambiar las medidas modificamos las cotas de altura y anchura aproximada.


Si queremos cambiar la altura del antepecho, en el panel de propiedades > altura de antepecho > 1.40.



Al colocarla en el muro obserbamos que no se ve igual que el resto de ventanas, es debido a la altura de plano de corte horizontal.

Pero en la vista 3D vemos como nuestra ventana está en su sitio.
