Escaleras

En la ficha Arquitectura > Escalera


En Propiedades, Editar tipo, en propiedades de tipo, en tipo seleccionamos el modelo de
escalera, la podemos modificar en duplicar, nombre nuevo y modificamos sus parámetros en caso de ser necesario.

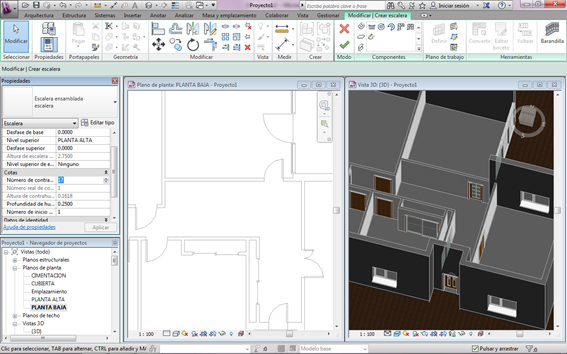

Nosotros en el panel de propiedades vamos a cambiar el numero de contrahuellas por 19 y el ancho de la escalera por 0.95.

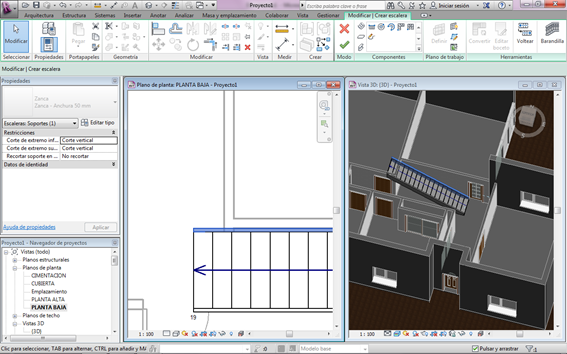

Colocamos el cursor donde iniciara la escalera, clic, arrastramos, encada paso Revit anota las contrahuellas creadas y las faltantes. Al ser una escalera recto clic y arrastramos hasta el final.

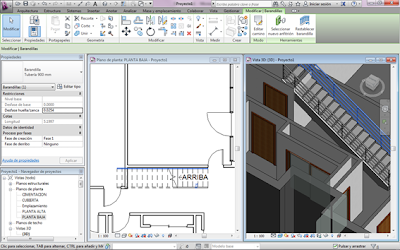

Para eliminar el soporte de barandilla que nos crea en el lado de la pared lo seleccionamos y pulsamos suprimir.




Para terminar, en el grupo modoficar clic en la flecha verde ( finalizar modo de edición)

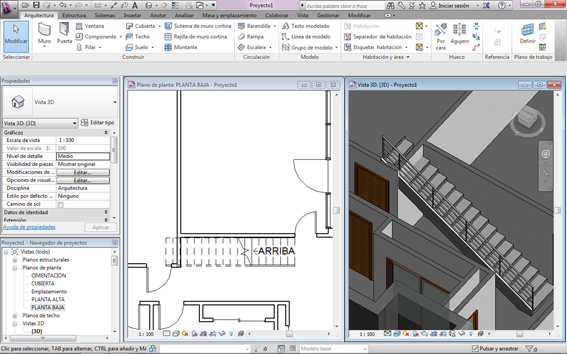

Ya esta construida la escalera, para quitar las barandillasla seleccionamos y pulsamos suprimir.





Vemos que la escalera esta interrumpida por el muro eso lo arreglaremos posteriormente cuando ya hayamos introducido el suelo de la plata alta.





Si os gusta el curso recordad darme algun clic.
