Escaleras

En la ficha Arquitectura > Escalera



En Propiedades, Editar tipo, en propiedades de tipo, en tipo seleccionamos el modelo de
escalera, la podemos modificar en duplicar, nombre nuevo y modificamos sus parámetros en caso de ser necesario.

Nosotros en el panel de propiedades vamos a cambiar el numero de contrahuellas por 19 y el ancho de la escalera por 0.95.



Colocamos el cursor donde iniciara la escalera, clic, arrastramos, encada paso Revit anota las contrahuellas creadas y las faltantes. Al ser una escalera recto clic y arrastramos hasta el final.



Para eliminar el soporte de barandilla que nos crea en el lado de la pared lo seleccionamos y pulsamos suprimir.

Para terminar, en el grupo modoficar clic en la flecha verde ( finalizar modo de edición)

Ya esta construida la escalera, para quitar las barandillasla seleccionamos y pulsamos suprimir.





Vemos que la escalera esta interrumpida por el muro eso lo arreglaremos posteriormente cuando ya hayamos introducido el suelo de la plata alta.

Si os gusta el curso recordad darme algun clic.

Puertas2 _Puertas en Muros Cortina

Los muros cortinas: Son muros acristalados, se usan normalmente en fachadas y escaparates, en este proyecto los utilizaremos como muro entre la cocina y la terraza.

Ese muro será el que cambiaremos por un muro cortina.





En la ficha arquitectura > muros y elegimos muro cortina.

Se introducen de la misma forma que un muro normal.

Ya tenemos ahí nuestro muro cortina ahora podemos poner puertas, montantes para mejorar el aspecto…etc



Vamos a insertar una puerta, recordamos que tenemos que cargarla. En este caso se hará de forma diferente pues lo que tenemos que cargar es una nueva familia

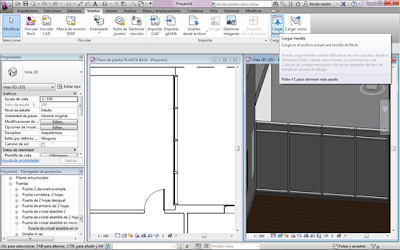

En la ficha insertar > cambiar familia

Tenemos que tener claro que los paneles del muro cortina se pueden sustituir por "cualquier cosa", en este caso lo sustituiremos por una puerta.

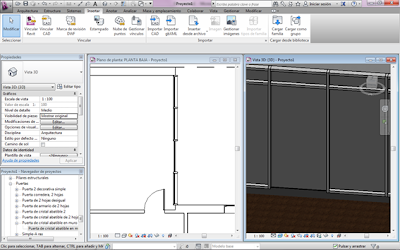

Una vez cargada la familia (selección de una puerta exterior que en su nombre incluya muro cortina) -> tenemos que desbloquear las montantes y las inferiores las eliminaremos para que la puerta no choque. Vamos a ver que esto es muy fácil.

La seleccionamos y pulsamos suprimir.





Ya la tenemos eliminada, lo siguiente será desploquear el resto de montantes.

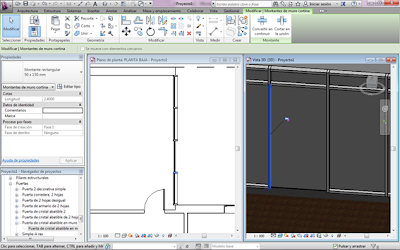

Para desbloquear lo seleccionamos y clic en la “chincheta” que aparece:



Para sustituir el panel por una puerta tendremos que seleccionarla y las propiedades elegir la puerta que hemos cargado anteriormente.

Este es el resultado final:
