Ventanas 2 (Errores y Rango de Vista)

Al instalar Puertas y/o ventanas Revit nos puede mostrar mensajes de error, en este caso la ventana no cabe, podemos mover los muros como hicimos con la puerta de doble accionamiento, o, en este caso vamos a modificar las medidas de la ventana, en el aviso de error > suprimir ejemplares, en la ficha Inicio > Ventanas > Propiedades > Editar tipo > Propiedades de tipo > Duplicar > Nombre > cambiamos por 0.85 x 610 > aceptar, en Propiedades de tipo > anchura cambiamos 0.915 por 0.85 > aceptar, colocamos la ventana.


Al Colocar algunas ventanas no las vemos en la vista de Planta, aunque si se
ven en 3D o en alzados, esto es debido a la profundidad del Rango de vista de cada vista de planta, abrimos la vista de Planta donde colocamos la ventana. En Panel de Propiedades > Rango de vista > Editar, en Rango de vista > Plano de corte, desfase, cambiamos 1.2000 por 1.5 > Aceptar.

Ventanas

Para introducir ventanas es como siempre en la ficha arquitectura pinchamos en ventanas.



Las ventanas que estan cargadas no nos gustan para nuestro proyecto por lo que vamos a cargar unas nuevas. Para ello en el panel de propiedades editar tipo > cargar y navegamos hasta encontrar una que se adapte.







Para adaptar por completo la ventana que hemos elegido con la de nuestro proyecto vamos a modificar las medidas. Duplicar y ponemos un nombre que sea reconocible por ejemplo: ventana 165.



Para cambiar las medidas vemos que tenemos un monton de cotas que podemos modificar, pues vamos a cambiar la de anchura aproximada y ponemos 1.65.



Ya tenemos nuestra ventana creada ahora vamos a introducirla haciendo clic en el lugar del muro que queramos.



La ventana del baño tambien va a ser diferente de 60 x 60 y tambien vamos a ver que se puede cambiar la altura del antepecho.

Para cambiar las medidas modificamos las cotas de altura y anchura aproximada.

Si queremos cambiar la altura del antepecho, en el panel de propiedades > altura de antepecho > 1.40.



Al colocarla en el muro obserbamos que no se ve igual que el resto de ventanas, es debido a la altura de plano de corte horizontal.

Pero en la vista 3D vemos como nuestra ventana está en su sitio.



Puertas

Para introducir una puerta en muy fácil como siempre en la ficha de arquitectura clic en Puerta.

En el panel de propiedades vamos a elegir la puerta que queramos o que mejor se adapte a nuestro proyecto en nuestro caso seleccionamos una de 914 x 2134.

Una vez seleccionada acercamos el cursor al área de dibujo y al acercarlo al muro donde la instalaremos cambia el circulo por una puerta y cotas, lo podemos desplazar por la longitud del muro y cambiar su apertura interior o exterior  moviendo hacia una u otra cara, el lado del batiente lo podemos cambiar con la barra espaciadora del tablero, clic para colocarla.

Ahora vamos a cargar otro tipo de puertas: una principal, otra con cristal para la cocina y una doble para el salón.

Para cargar una puerta en la ficha arquitectura > Puerta luego en el panel de propiedades > editar tipo > cargar

Se nos abrira un navegador de archivos ahi buscamos puertas y escogemos la que mas nos guste, vamos a ver que hay puertas para armarios, muros cortinas...



Este es el navegador de archivos que nos abre revit vamos a arquitectura > puertas

Una vez que llegamos donde se encuentran todas las puertas por ejemplo veis que esta es la que yo he elegido para la cocina.



NOTA: Si las puertas no se adaptan en medidas y/ material a lo que nosotros queremos recordar que en editar tipo podemos modificar todos los parámetros. Solo teniamos que hacer un duplicado para no cambiar nada en la puerta original.

Una vez introducidas todas las puertas nos debe quedar algo parecido a esto:





Ya estamos de vuelta

Siento este tiempo que el blog ha estado cerrado por poblemas de tiempo pero ahora espero volver ha actualizarlo de forma diaria.

Muchas gracias.

Suelos

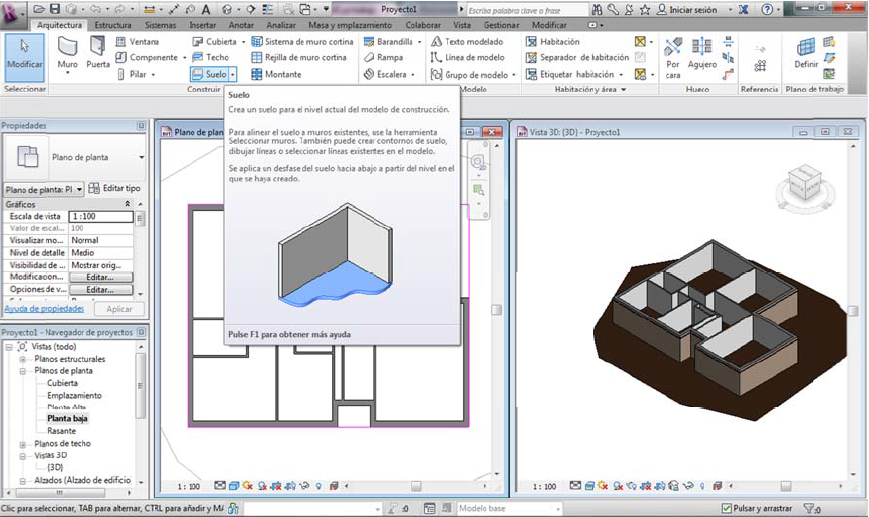

En la ficha Arquitectura > suelo

En Panel de  Propiedades elegimos genérico 150mm Editar tipo > Duplicar > Estructura Editar

Insertamos el acabado vamos a elegir un suelo de madera. Pero Podemos crear un

tipo de suelo para cada área. ( Baños,garaje, patio, con diferentes materiales)

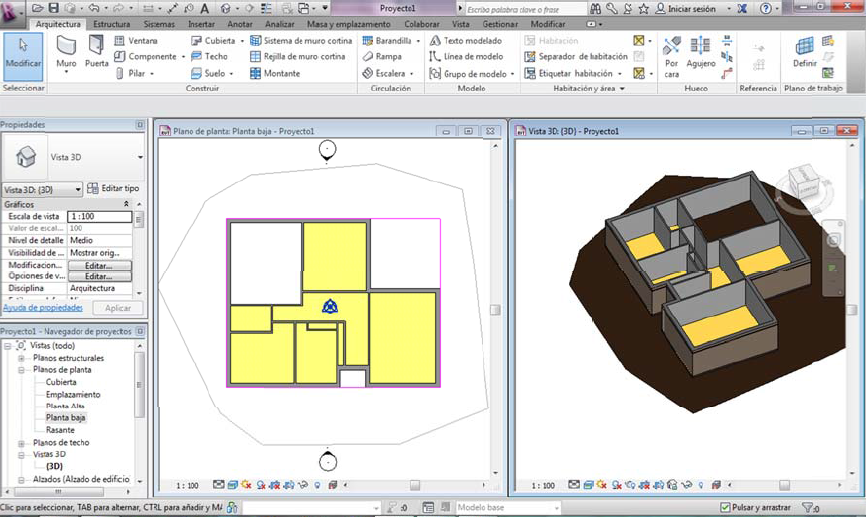

En Dibujar seleccionamos Línea de contorno, Línea, construimos el suelo trazando líneas por  a cara externa de los muros, para finalizar, en Grupo Modo, Finalizar modo de edición(Flecha verde). En propiedades podemos modificar el desfase de altura sobre nivel para elevar el suelo, podemos ver su perímetro, área y volumen.

Nota:Recordamos que el suelo de terraza y garaje se encontraban a nivel +0.00 por eso los tendremos que dibujar en su vista correspondiente.

En caso de crear distintos suelos para cada uso hay que trazar las lineas de contorno por el eje del muro que los separa.

Tabiquería Interior

Paro los tabiques interiores al igual que para los muros en la ficha arquitectura> muros

Y en el panel de control elegimos el de 10 cm, como es igual que el nuestro no tenemos que editarlo.

Otra forma de establecer las restricciones superiores es como veis en la barra de opciones elegimos en altura > planta alta.

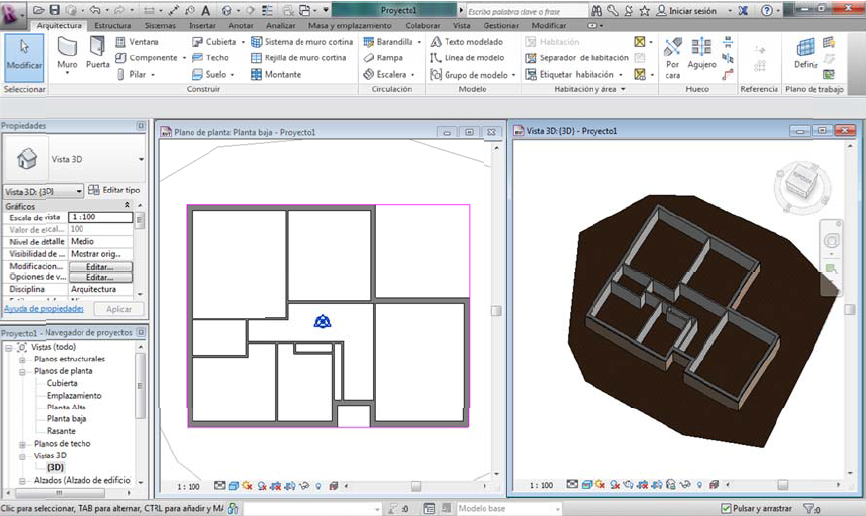

Empezamos a meter tabiques acorde con nuestra distribución.

Y en pocos clic ya tenemos la distribución hecha¡¡

Video: Que hemos hecho hasta ahora

Bien pues aquí tienen un vídeo de lo que hemos hecho hasta ahora, como veis lo hemos conseguido en unos pocos minutos.

Vemos que aparecen un serie de advertencia que no errores, pero no nos preocupamos de ellas, cuando hagamos el suelo y la planta alta ya haremos los barridos y las conexiones con las plantas superiores.

Disculpen la calidad y el sonido del vídeo para los próximos se mejorara, es el primero que hago.
